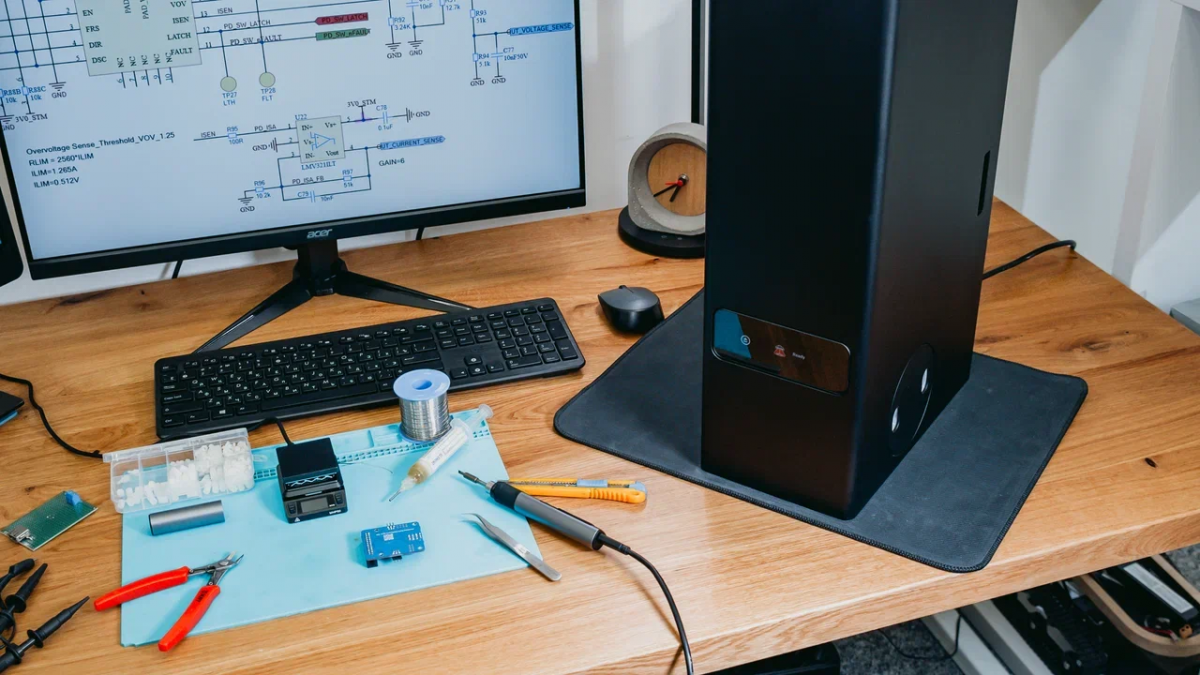

PewCB - это настольный принтер печатных плат. Он производит прототипы печатных плат (PCB) всего за несколько минут, без лишних хлопот. Мощный импульсный лазер внутри корпуса формирует трассы, выборочно удаляя медь и паяльную маску со специальных керамических заготовок.
Российский продукт - с 1 сентября 2026 года в реестре Минпромторга
Состав
- Принтер PewCB One
- 200 заготовок
- 4 фильтра
Мы спроектировали PewCB как чистое устройство, которое находится прямо на рабочем столе. Дым, пыль и шум заперты внутри корпуса, единственное, что выходит из корпуса — это готовая плата.
PewCB оснащен линзой и парой электромеханически управляемых зеркал, которые направляют сфокусированный луч по рабочей области с высокой скоростью.
Повторяемость 30 мкм
Для точного позиционирования и компенсации оптических искажений PewCB использует запатентованную систему калибровки с массивом фотодатчиков, измеряющих точное положение луча по всей рабочей области.
Процедура полностью автоматизирована, занимает всего несколько секунд перед каждым запуском и обеспечивает позиционное отклонение менее 30 мкм между запусками

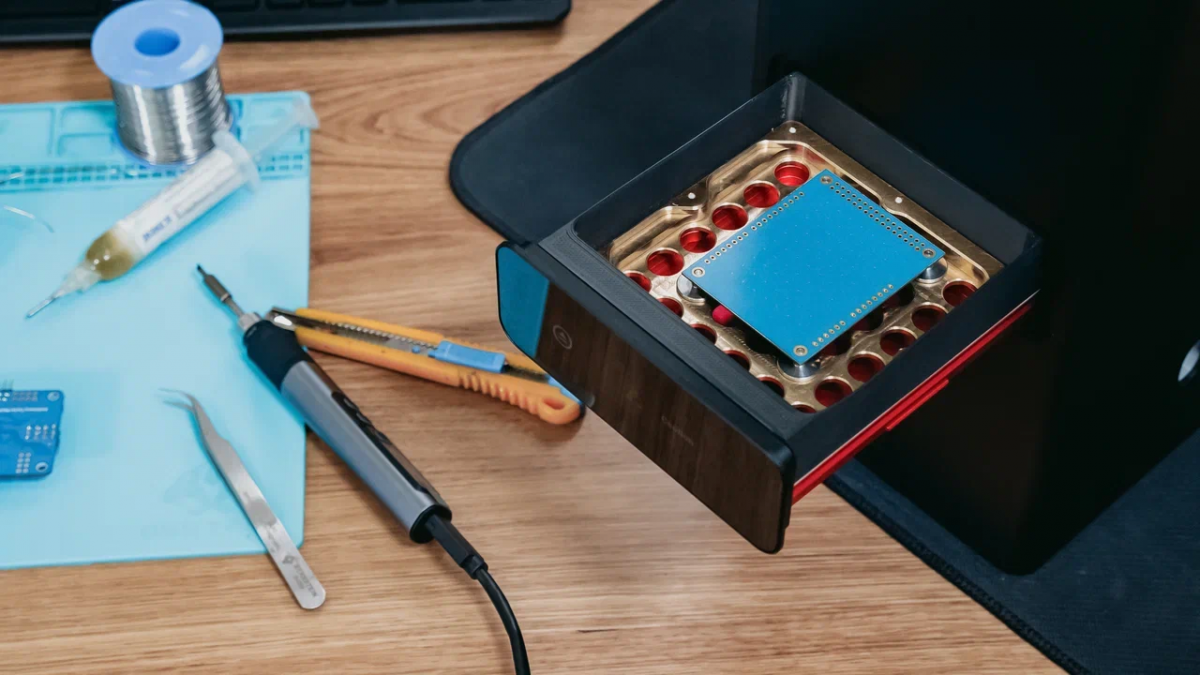

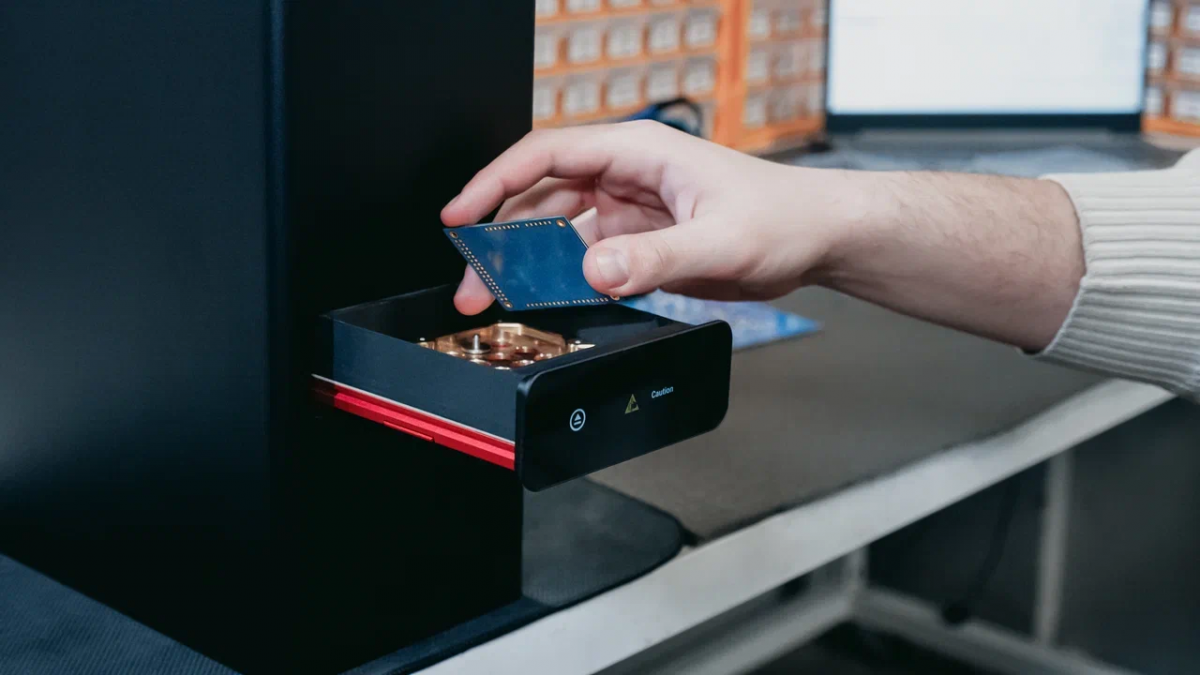

Заготовки
Чтобы сократить этапы производства печатных плат и снизить затраты времени и труда, мы предоставляем специальные заготовки различных размеров и свойств материала.
Заготовки имеют двойные ряды контактов для установки разъемов и компонентов со сквозным монтажом.
Из заготовки можно вырезать плату произвольного контура по вашему дизайну, однако обработка контура может занять немного больше времени.
Двусторонние печатные платы
Создание двухсторонних плат с металлизированными сквозными отверстиями — сложная задача для большинства технологий прототипирования. Для нашей технологии — нет.
Мы предлагаем следующие варианты:
Заготовки изначально имеют сетку переходных отверстий. Для передачи сигнала на другую сторону платы дорожки разводятся к ближайшему переходному отверстию с обеих сторон.
Для удобства проектирования доступны шаблоны заготовок всех размеров для популярных eCAD-приложений.
Метод простой, быстрый и доступен сразу из коробки, однако может накладывать ограничения на дизайн платы.
Предподготовленные переходные отверстия
Если предустановленных переходных отверстий недостаточно, можно прожигать сквозные отверстия и вручную устанавливать люверсы для соединения слоёв.
Люверсы и необходимые инструменты для их установки в стандартный комплект не входят.
Трафареты для паяльной пасты
Мы разработали новый подход, упрощающий пайку прототипов: после изготовления платы, закрепите трафаретный лист на плате и поместите её обратно в PewCB. PewCB сформирует трафарет с отверстиями для паяльной пасты напротив контактных площадок.
Этот метод обеспечивает идеальное выравнивание, без громоздких приспособлений или ручной установки. Шаблоны одноразовые, но для единичных плат экономят время и ускоряют получение готового образца.
Безопасный и чистый процесс
Мы разработали PewCB как безопасное и чистое устройство, без запахов и продуктов горения. Во время работы корпус герметично закрыт и удерживает вредные вещества внутри.
Воздух циркулирует через двухступенчатый фильтр: фильтра из активированного угля, нейтрализующего продукты горения, и механического фильтра, улавливающего твёрдые частицы и пыль. Медная пыль оседает в лотке и легко удаляется. Комплект фильтров рассчитан на 400 заготовок.
Класс лазерной безопасности: Класс 1 (нет воздействия)
Цельнометаллический корпус
Корпус принтера печатных плат PewCB изготовлен из цельного куска алюминия методом прецизионной обработки. Это обеспечивает высокую жёсткость и стабильность геометрии, напрямую влияя на точность и надёжность работы.
Мы используем премиальные материалы и не идём на компромиссы в качестве — корпус рассчитан на интенсивную эксплуатацию в профессиональной среде.
Длина волны лазера 1064 нм
Длина пульса лазера ~100 нс
Диаметр пятна лазера 35 мкм
Класс лазерной безопасности Класс 1
Поддерживаемые материалы заготовок: Керамика, фольгированная медью
Мин. размер заготовки 23 x 23 мм
Макс. размер заготовки 84 x 84 мм
Поддерживаемые размеры заготовок
1 x 1, 1 x 2, 1 x 3, 1 x 4, 1 x 5,
2 x 2, 2 x 3, 2 x 4, 2 x 5,
3 x 3, 3 x 4, 3 x 5,
4 x 4, 4 x 5, 5 x 5 единиц*
*1 единица = 15,24 мм
Подключение к ПК USB Type-B
PewCB ПО Бессрочная лицензия
Количество заготовок в комплекте 200 шт
Блок питания 220 В, 50 Гц
