Станки с числовым программным управлением серии «Юный машиностроитель» (ЮМ) предназначены для профессиональной ориентации школьников, студентов и молодежи, ознакомления с принципами промышленного программирования и практической разработки управляющих программ для современных систем ЧПУ. Предназначены для токарной обработки деталей из легких конструкционных материалов (дерево, пластмасса, алюминиевые и медные сплавы).
В настоящее время учебные станки ЮМ успешно применяют в школах, колледжах, ВУЗах и центрах дополнительного образования. Дети знакомятся с устройством станков, учатся писать управляющие программы для обработки деталей с функциями визуализации и контроля процессов обработки, получают практические навыки управления станками с ЧПУ в различных режимах. Данный опыт помогает ученикам освоить базу промышленного программирования, что может стать для них первым этапом в профориентации. Предназначены для токарной обработки деталей из легких конструкционных материалов (дерево, пластмасса, алюминиевые и медные сплавы).
Особенности конструкции

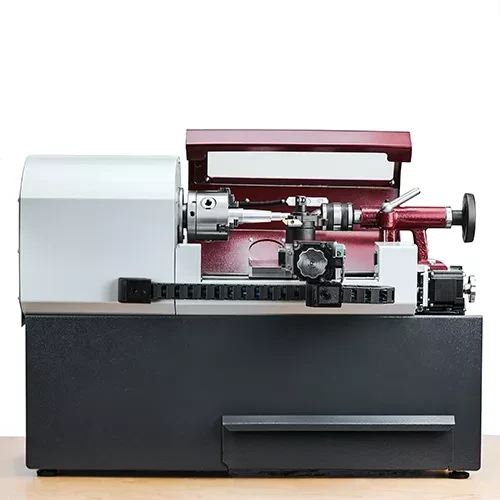

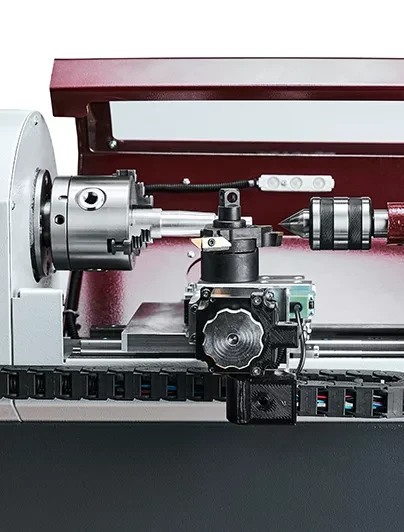

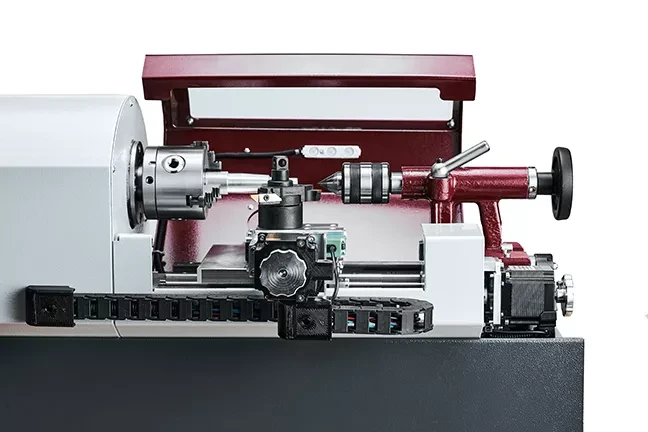

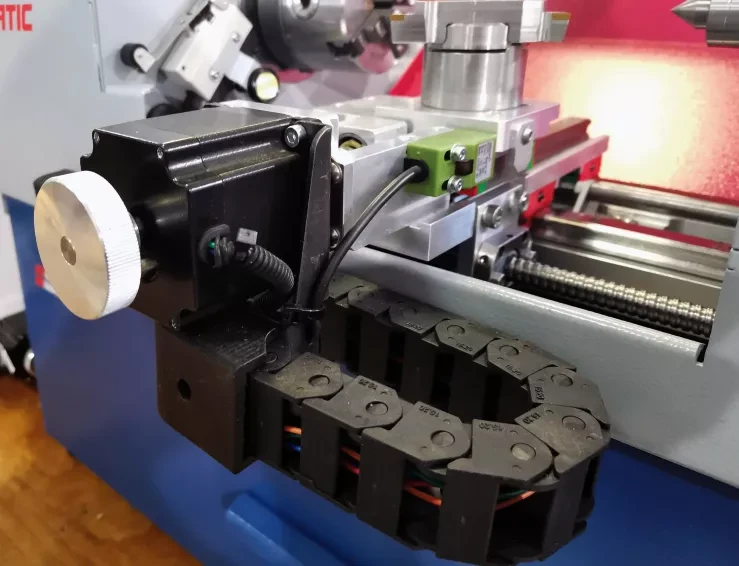

Настольные станки с ЧПУ, управляемые от персонального компьютера, соответствует по конструкции и функционированию промышленному стандарту. Габариты станков позволяют разместить их на обычном верстаке для удобства доступа к ним. В целях обеспечения безопасности учащихся, предусмотрена многоступенчатая, автоматическая защита рабочей области станков, которая закрывается прозрачным защитным экраном. Если ограждение не закрыто – запуск станка невозможен.
Комплектация:

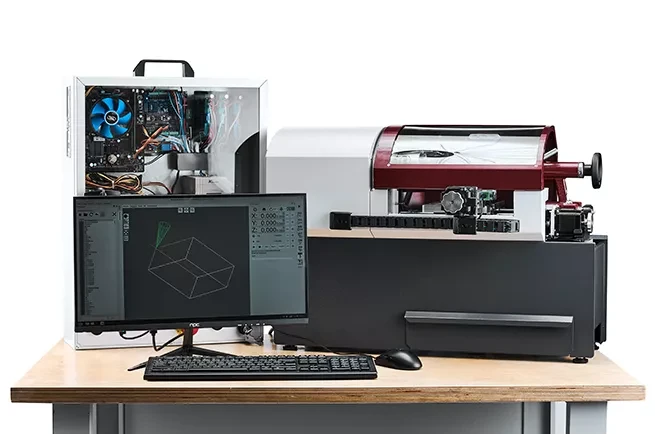

Основные компоненты
двух-осевой токарный станок c самоцентрирующимся патроном

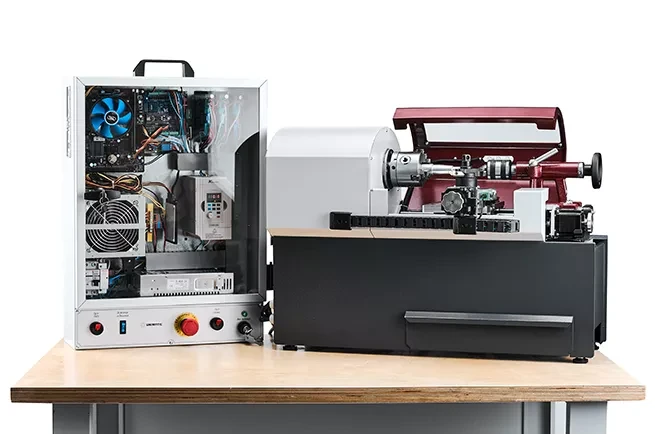

блок-системы ЧПУ со встроенным персональным компьютером
монитор, клавиатура, мышь компьютерная

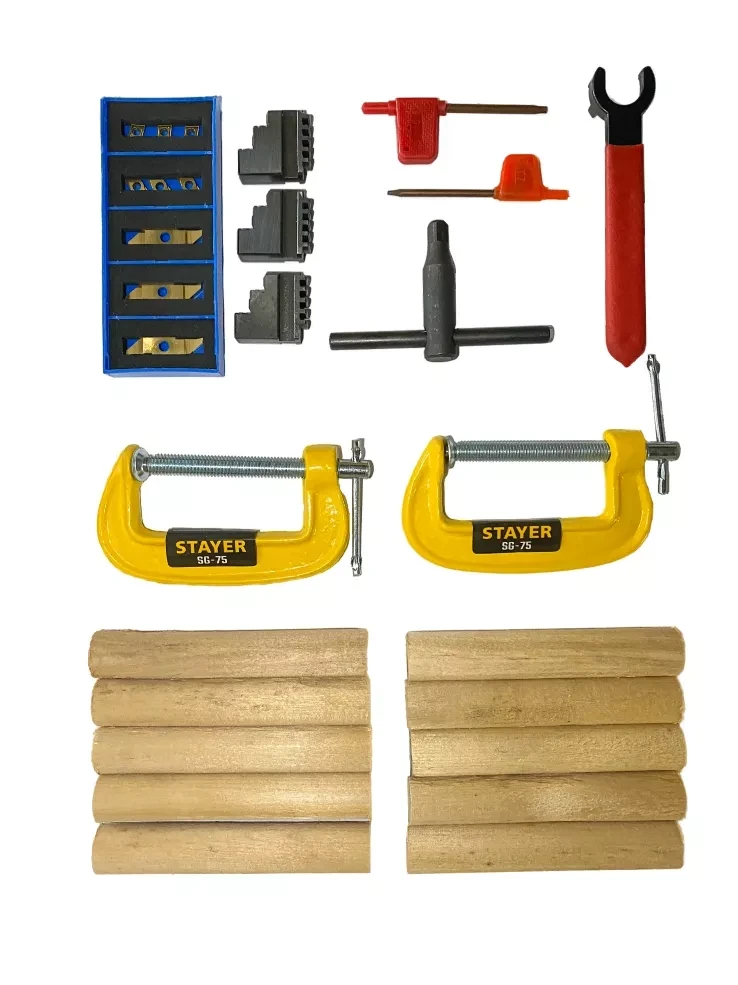

набор режущих пластин
инструмент, заготовки
техническая документация
методические материалы
сертификат соответствия ГОСТ Р
Характеристики:
| Рабочая зона |
| Макс.длина обрабатываемой детали, мм |
120 |
| Макс.диаметр обрабатываемой детали |
76 |
| Шпиндель |
| Количество шпинделей |
1 |
| Скорость вращения главного шпинделя, об/мин |
300-2100 |
| Мощность шпинделя, кВт |
0,55 |
| Максимальный диаметр проходного отверстия шпинделя, мм |
80 |
| Перемещения по осям |
| Перемещение по оси X, мм |
55 |
| Перемещение по оси Z, мм |
140 |
| Общие характеристики |
| Разновидность (станок/обрабатывающий центр) |
станок |
| Габаритные размеры - мм |
730х410х470 |
| Масса станка – кг |
61 |
| Габаритные размеры электрошкафа, мм |
450×200×650 |
| Напряжение |
220 В; 50/60 Гц
|
Станок «Униматик ЮМ-Т» включен в реестр российской промышленной продукции.
