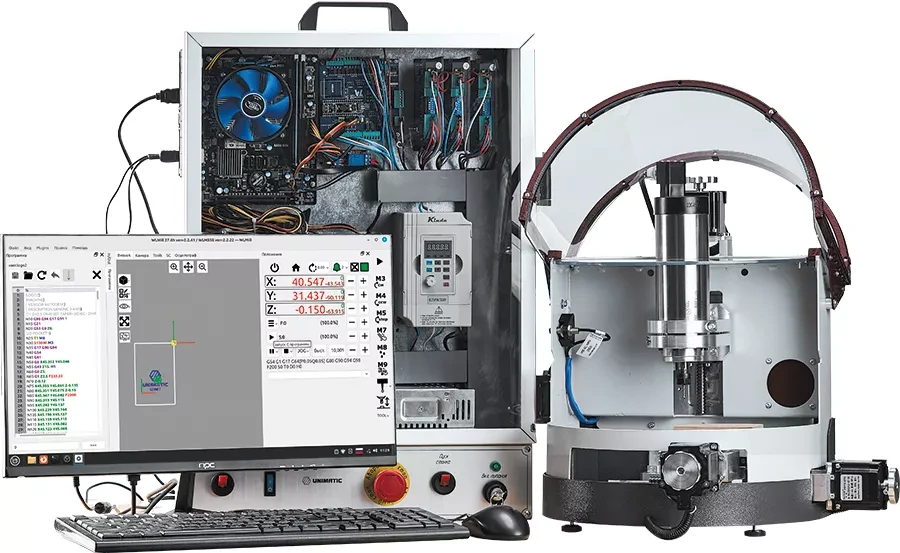

Станки с числовым программным управлением серии «Юный машиностроитель» (ЮМ) предназначены для профессиональной ориентации школьников, студентов и молодежи, ознакомления с принципами промышленного программирования и практической разработки управляющих программ для современных систем ЧПУ. Предназначены для фрезерной, сверлильной обработки, а так же гравировки деталей из легких конструкционных материалов (дерево, пластмасса, легкие сплавы).
В настоящее время учебные станки ЮМ успешно применяют в школах, колледжах, ВУЗах и центрах дополнительного образования. Дети знакомятся с устройством станков, учатся писать управляющие программы для обработки деталей с функциями визуализации и контроля процессов обработки, получают практические навыки управления станками с ЧПУ в различных режимах. Данный опыт помогает ученикам освоить базу промышленного программирования, что может стать для них первым этапом в профориентации.
Особенности конструкции

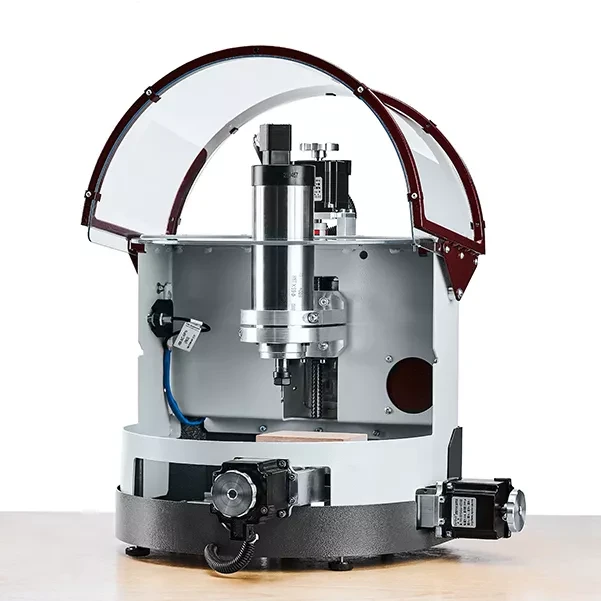

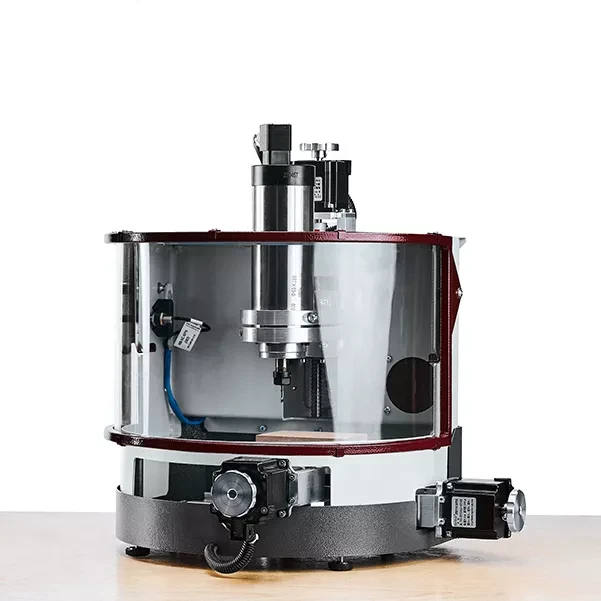

Настольные станки с ЧПУ, управляемые от персонального компьютера, соответствует по конструкции и функционированию промышленному стандарту. Габариты станков позволяют разместить их на обычном верстаке для удобства доступа к ним. В целях обеспечения безопасности учащихся, предусмотрена многоступенчатая, автоматическая защита рабочей области станков, которая закрывается прозрачным защитным экраном. Если ограждение не закрыто – запуск станка невозможен.
Характеристики:
| Рабочая зона |
| Размеры стола ДхШ, мм |
130х90 |
| Максимальные габариты заготовки – мм х мм х мм |
90х70х40 |

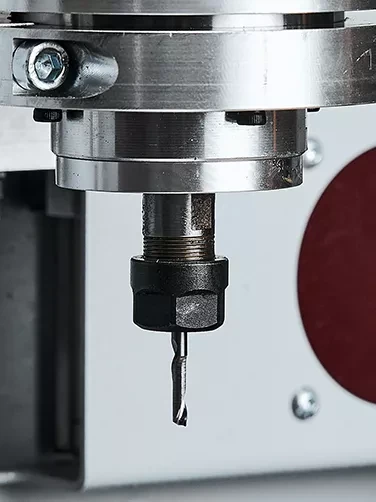

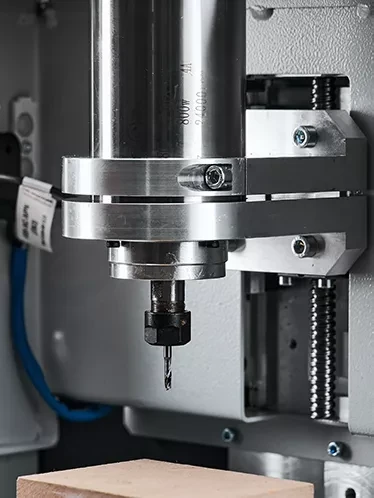

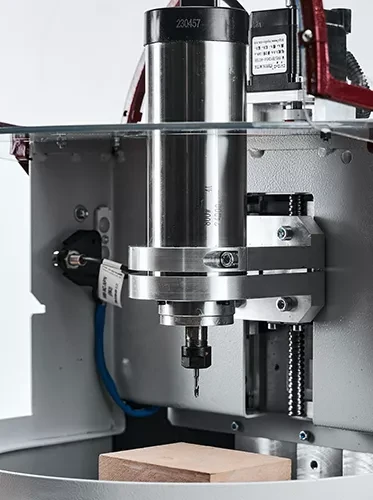

| Шпиндель |
| Мощность шпинделя, кВт |
0,8 |
| Скорость вращения шпинделя, об/мин |
2 000–24 000 |
| Перемещения по осям |
| Перемещение по оси X, мм |
90 |
| Перемещение по оси Y, мм |
90 |
| Перемещение по оси Z, мм |
40 |
| Общие характеристики |
| Габаритные размеры - мм |
385×440×415 |
| Масса станка – кг |
33 |
| Габаритные размеры электрошкафа, мм |
450×200×650 |
| Напряжение |
220 В; 50/60 Гц |
Комплектация:
Основные компоненты:
трех-осевой фрезерный станок
блок-системы ЧПУ со встроенным персональным компьютером
монитор, клавиатура, мышь компьютерная
набор фрез
набор цанг для фрезерного шпинделя
инструмент, заготовки
техническая документация
методические материалы
сертификат соответствия ГОСТ Р
