Конструктор модульных станков для работы по металлу с ЧПУ «Униматик ЮМ-К»
С помощью учебного комплекса вы сможете:
1. Обучать основам конструирования и сборки станков с ЧПУ.
2. Ознакомить учеников с принципами построения систем ЧПУ.
3. Ознакомить учеников с принципами работы электромеханических узлов станка.
4. Обучить основам технологи обработки различных материалов.
5. Обучить написанию управляющих программ для станков с ЧПУ и освоить навыки программирования промышленной техники.
Назначение
Станки с числовым программным управлением серии «Юный машиностроитель» (ЮМ) предназначены для профессиональной ориентации школьников, студентов и молодежи, ознакомления с принципами промышленного программирования и практической разработки управляющих программ для современных систем ЧПУ. Предназначены для фрезерной и токарной обработки, а так же гравировки деталей из легких конструкционных материалов (дерево, пластмасса, алюминиевые и медные сплавы).
Учебный комплекс представляет из себя одно готовое учебное место.

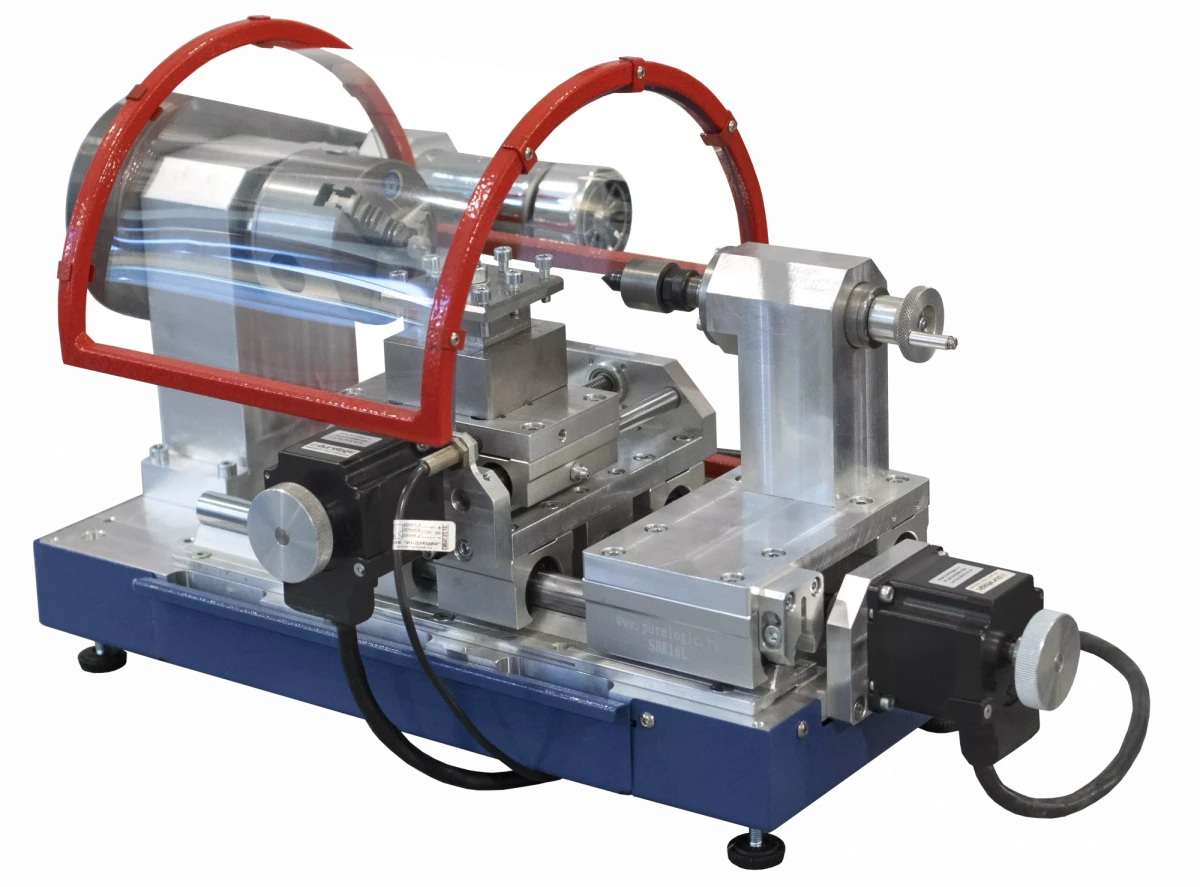

Используя одни и те же компоненты, ученик может собрать на одной базе три разных типа станков:
- фрезерный,
- токарный,
- гравировальный.
Особенности конструкции
Настольные станки с ЧПУ, управляемые от персонального компьютера, соответствует по конструкции и функционированию промышленному стандарту. Габариты станков позволяют разместить их на обычном верстаке для удобства доступа к ним. В целях обеспечения безопасности учащихся, предусмотрена многоступенчатая, автоматическая защита рабочей области станков, которая закрывается прозрачным защитным экраном. Если ограждение не закрыто – запуск станка невозможен.
Все основные компоненты станка изготовлены из алюминия.
Комплектация:
Основные компоненты

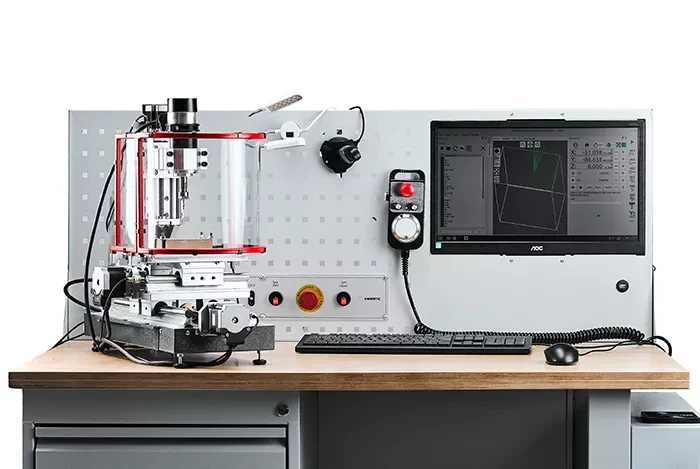

рабочее место (верстак)
комплект деталей, узлов, метизов для сборки 3-х типов станков
блок-системы ЧПУ с пультом
встроенный персональный компьютер, монитор, клавиатура, мышь компьютерная
адаптированное программное обеспечение для управления учебными станками
заготовки для работы
техническая документация
методические материалы
сертификат соответствия ГОСТ Р
Характеристики:
| Рабочая зона |
| Размеры стола ДхШ, мм |
190х180 |
| Макс.длина обрабатываемой детали, мм |
130 |
| Макс.диаметр обрабатываемой детали |
25 |
| Макс.расстояние между шпинделем и центром стола, мм |
100 |
| Шпиндель |
| Мощность шпинделя, кВт |
0,8 |
| Скорость вращения шпинделя, об/мин |
12000 |
| Перемещения по осям |
| Перемещение по оси X, мм |
100 фрезерно-гравировальный / 40 токарный |
| Перемещение по оси Y, мм |
140 |
| Перемещение по оси Z, мм |
70 фрезерно-гравировальный / 100 токарный |
| Общие характеристики |
| Габаритные размеры - мм |
520(560)х300(370)х480(305) |
| Масса станка – кг |
15 |
| Напряжение |
220 В; 50/60 Гц |
