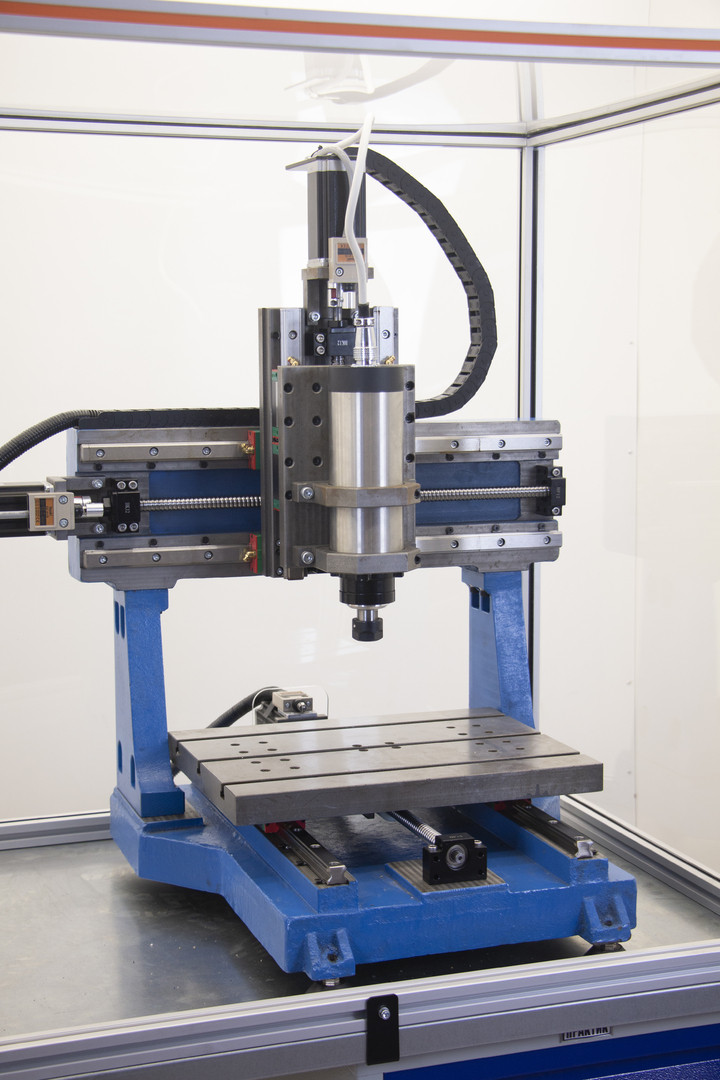

Станок фрезерный с числовым программным управлением, оснащенный щитком- экраном из оргстекла ЧПУ RDS-FP портального типа, предназначен для практического освоения учащимися всех этапов подготовки производства, технологических режимов фрезерной обработки и изготовления деталей из типовых конструкционных материалов точением на станке с ЧПУ, а так же изучении основ работы наладчиков станков с ЧПУ.
Преимущества:
- Программное обеспечение реализует весь процесс проектирования и изготовления изделия — от разработки чертежа до составления управляющей программы для станка с ЧПУ в CNC-кодах и ее последующей загрузки для выполнения на станке;
- Выносной пульт оператора для станка с ЧПУ для ручного управления станком с ЧПУ без применения панели оператора;
- Полное методическое обеспечение (лабораторный практикум, электронные плакаты, практикум по программному обеспечению);
- Кабина станка оснащена системой безопасности благодаря, которой станок автоматически выключается при открывании кабины во время работы;
Лабораторные работы:
- Конструктивные особенности фрезерного станка с ЧПУ
- Принципы построения системы координат фрезерного станка с ЧПУ
- Виртуальный пульт фрезерного станка с ЧПУ
- Включение и основные приёмы ручного управления с пульта фрезерным станком с ЧПУ
- Установка тисков на рабочем столе. выверка расположения тисков параллельно осям координат станка
- Назначение нулевой точки детали в режиме ручного управления с пульта
- Основы геометрических вычислений координат при фрезерной обработке на станках с ЧПУ
- Технологические основы фрезерной обработки на станках с ЧПУ
- Основные сведения о составе управляющей программы
- Введение в программирование. вспомогательные функции
- Введение в программирование. подготовительные функции. Программирование паузы и линейной интерполяции
- Загрузка управляющей программы на виртуальный пульт. Редактирование программы и запуск обработки
- Введение в программирование. программирование выбора базовой плоскости, способа отсчёта перемещений, смещения нулевой точки детали, возврата на базу
- Введение в программирование. подготовительные функции круговой интерполяции
- Введение в программирование. фрезерование контура детали. коррекция на радиус фрезы
- Постоянные технологические циклы. программирование циклов сверления
- Правила техники безопасности
Приложение: Ответы к лабораторно-практическим работам.
Состав комплекта:
- Базис станка;
- Выносной пульт оператора для станка с ЧПУ;
- Шпиндельная головка;
- Контроллер;
- Управляющая программа станка;
- Сборник лабораторных работ (17 ЛР);
- Инструкция по эксплуатации;
- Паспорт.
Дополнительное оборудование:
- Базис станка;
- Выносной пульт оператора для станка с ЧПУ;
- Шпиндельная головка;
- Контроллер;
- Управляющая программа станка;
- Сборник лабораторных работ (17 ЛР);
- Инструкция по эксплуатации;
- Паспорт.
Технические характеристики:
| Габариты станка (длина, высота, ширина), мм |
750×850×690 |
| Масса станка, кг |
180 |
| Материал станины |
чугун |
| Электрическое питание станка: |
|
| — Напряжение питания, В |
220 |
| — Частота, Гц |
50 |
| Рабочая зона по осям XYZ, мм, |
400×290×135 |
| Точность позиционирования |
0,02 мм на 200 мм |
| Повторяемость |
<0,01 мм |
| Тип направляющих |
направляющие качения |
| Размеры поверхности рабочего стола (ДхШ), мм |
400×300 |
| Максимальная скорость перемещений |
3500 мм/мин |
| Мощность шпиндельной головки, Вт |
2200 |
| Способ регулирования скорости вращения шпинделя |
программный |
| Максимальные обороты, об/мин |
24 000 |
