Учебные станки с ЧПУ и CAD/CAM системы

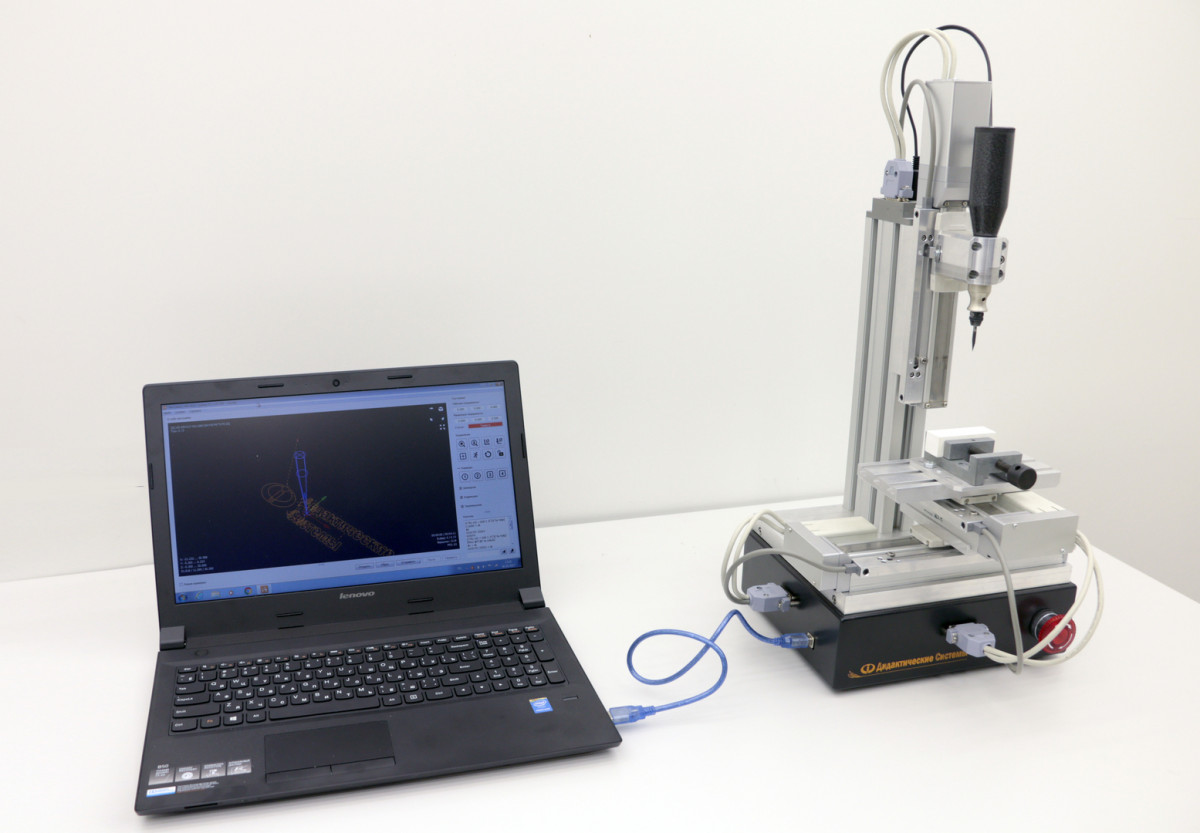

Станок фрезерный с числовым программным управлением, оснащенный щитком- экраном из оргстекла «ЮНИОР-Ф» предназначен для изучения конструкции вертикально-фрезерных и горизонтально-фрезерных станков, проведения занятий по ранней профориентации школьников, изучения основ фрезерной и токарной обработки Идеален к использованию в кружках технического творчества, ЦМИТах, кванториумах, STEM-парках. Представленная модель, благодаря не высокой цене, доступна для всех пользователей, не уступая при этом своей функциональности, качеству сборки, а также понятному управлению.
Преимущества:
- Одно из главных преимуществ Станка с ЧПУ «ЮНИОР-Ф» это- его габариты. Станок с ЧПУ «ЮНИОР- Ф» не занимает лишнего места на рабочем столе или парте ученика;
- Станок с ЧПУ «ЮНИОР-Ф» продается уже в собранном виде, его достаточно включить в розетку, после чего можно приступать к работе, создавая уникальные проекты;
- Станок с ЧПУ «ЮНИОР-Ф» позволяет провести первичное знакомство с производством, подготовка (профориентация) школьников;
- Станок с ЧПУ «ЮНИОР-Ф» позволяет изучить основы конструкций станков с числовым программным управлением (ЧПУ);
- Станок с ЧПУ «ЮНИОР-Ф» позволяет изучить станочную оснастку, механизмы и приспособления;
- Станок с ЧПУ «ЮНИОР-Ф» позволяет изучить инструмент, режимы резания;
- Станок с ЧПУ «ЮНИОР-Ф» позволяет изучить основы технологических операций и их программирования — создания программ для станков с ЧПУ;
- Полное методическое обеспечение (методические материалы, описания, набор расходных инструментов;
- Кабина станка оснащена системой безопасности благодаря, которой станок автоматически выключается при открывании кабины во время работы;
- Станок безопасен для использования в учебных заведения любого уровня и имеет Декларацию Соответствия требованиям технического регламента Таможенного союза «О безопасности машин и оборудования».
Состав:
- Учебный фрезерный станок с ЧПУ «ЮНИОР-Ф»;
- Оснастка и инструмент (набор фрез);
- USB-кабель;
- Программное обеспечение для управления станком;
- Инструкция пользователя;
- Паспорт.
Дополнительное оборудование:
- Ноутбук;

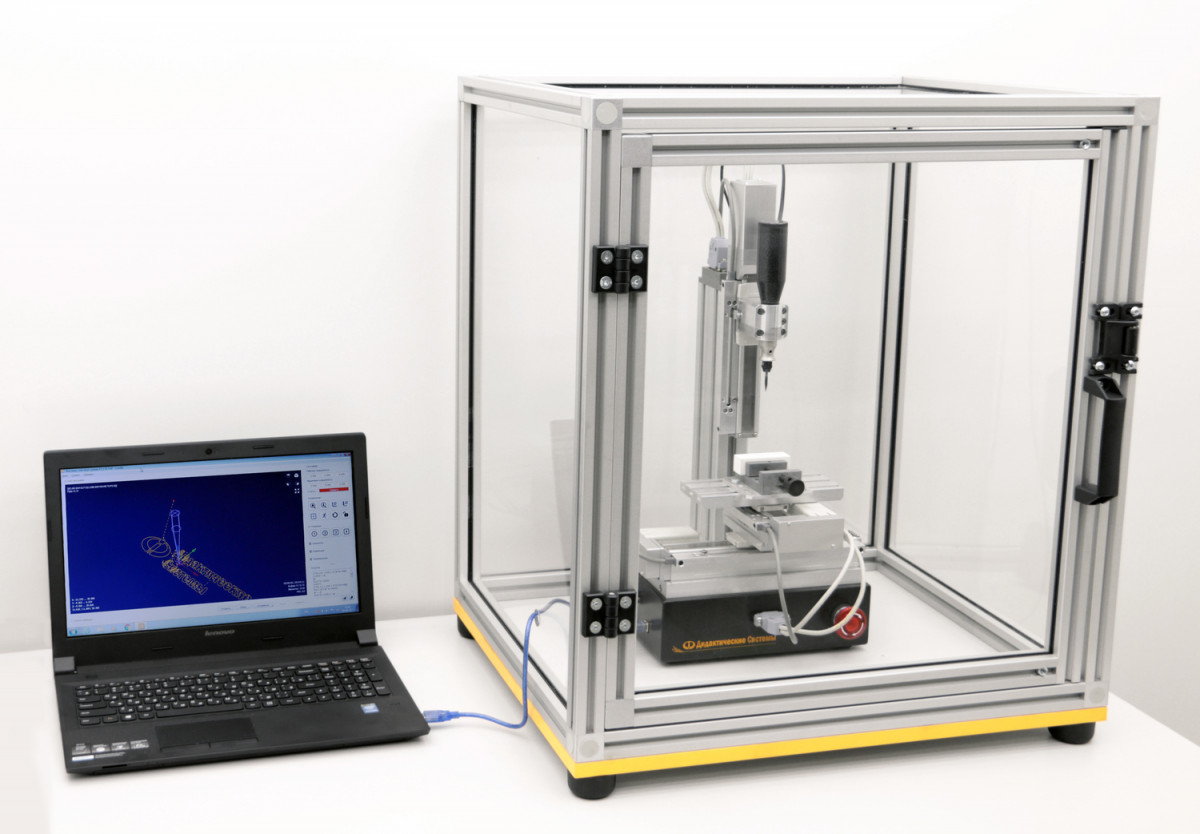

- Защитная кабина.
Технические характеристики:
| Габариты станка (длина, высота, ширина), мм, |
285×545×274 |
| Масса станка, кг, |
12 |
| Электрическое питание станка: |
|
| — Напряжение питания, В |
220 |
| — Частота, Гц |
50 |
| — Мощность, потребляемая блоком управления, Вт, |
500 |
| Рабочая область обработки: |
|
| Длина (перемещение по X), мм |
150 |
| Ширина (перемещение по Y), мм |
50 |
| Высота (перемещение по Z), мм |
100 |
| Размеры рабочего стола: |
|
| Длина, мм |
180 |
| Ширина, мм |
80 |
| Количество Т-пазов, шт. |
4 |
| Расстояние между столом и нижней поверхностью шпиндельной направляющей |
|
| В крайнем верхнем положении, мм |
50 |
| В крайнем нижнем положении, мм |
50 |
| Диаметр шейки шпинделя, мм |
20 |
| Мощность шпинделя, Вт |
80 |
| Тип патрона |
цанговый |
| Потребляемая мощность, Вт |
200 |
| Диаметр инструмента (набор цанг), мм |
1.0, 1.5, 2.0, 2.4, 3.0, 3.2 |
| Максимальная скорость перемещений, мм/мин |
2000 |
| Рабочая скорость перемещений мм/мин |
2000 |
| Дискретность перемещений, мм |
0.01 |
| Повторяемость, мм/мм |
0,03/100 |
| Тип концевых датчиков |
переключатель |
