С помощью данного набора ученики изучают основы метеорологии, программирования и «Интернета вещей». Метеостанция может быть способна к проводному или беспроводному подключению для передачи данных. Полученные данные можно синхронизировать со сторонними сервисами (Яндекс.Погода) для сравнения полученной информации. Вывод данных можно осуществлять в мобильное приложение, либо интегрировать с готовыми сервисами и осуществлять народный мониторинг по всей стране
Сборка, программирование и управление данной системой:
- Измерение температуры и влажности воздуха
- Измерение атмосферного давления
- Определение скорости и направления ветра
- Определение интенсивности осадков
- Измерение уровня освещенности
- Измерение активности Солнца по уровню ультрафиолетового излучения
- Графическая и текстовая визуализация данных
- Оповещение о чрезвычайной ситуации (превышенный уровень ультрафиолетового излучения, температуры, влажности и др.)
- Мониторинг данных об окружающей среде
Применяется для участия в конкурсах: «Юннат», «Ш.У.СТР.И.К», «Экопатруль»
Для подготовки к конкурсам: НТО по профилю «Умный город», WorldSkills.Junior по направлению «Интернет вещей»
Входит в реестр российских производителей. Номер записи: 712/3/2022
Технические характеристики:

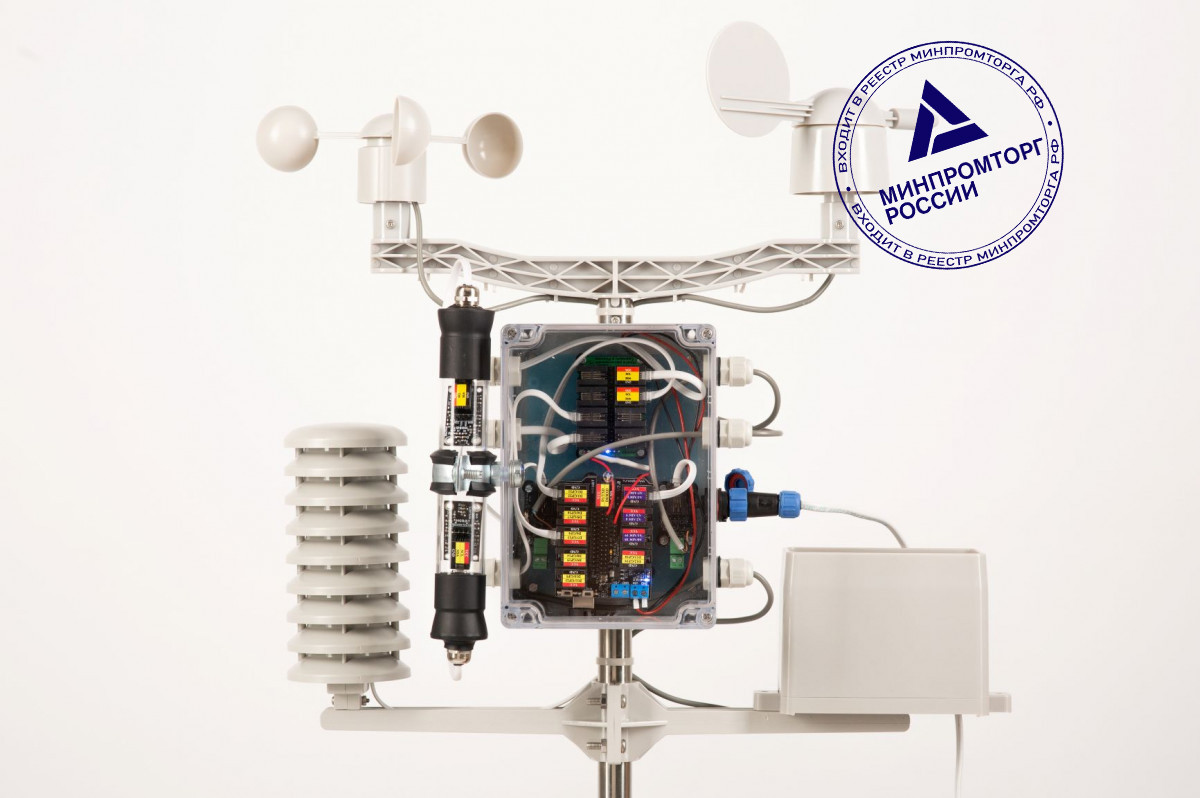

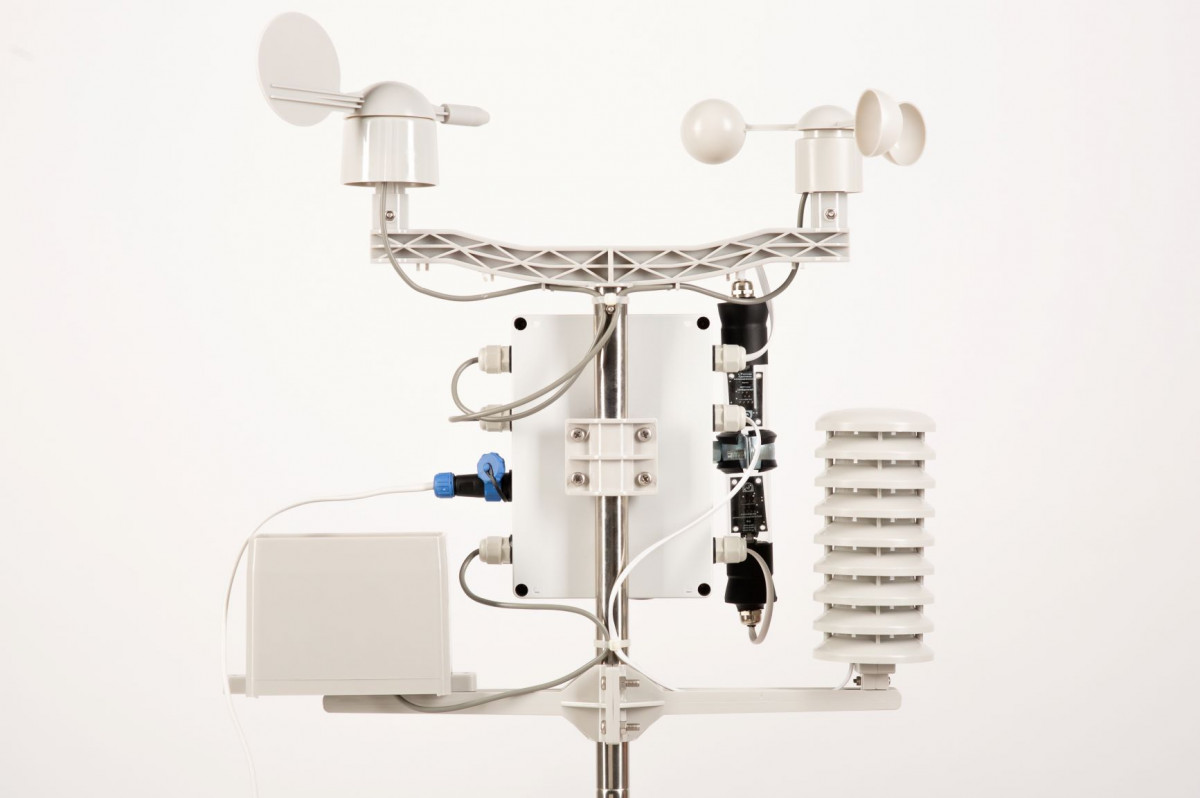

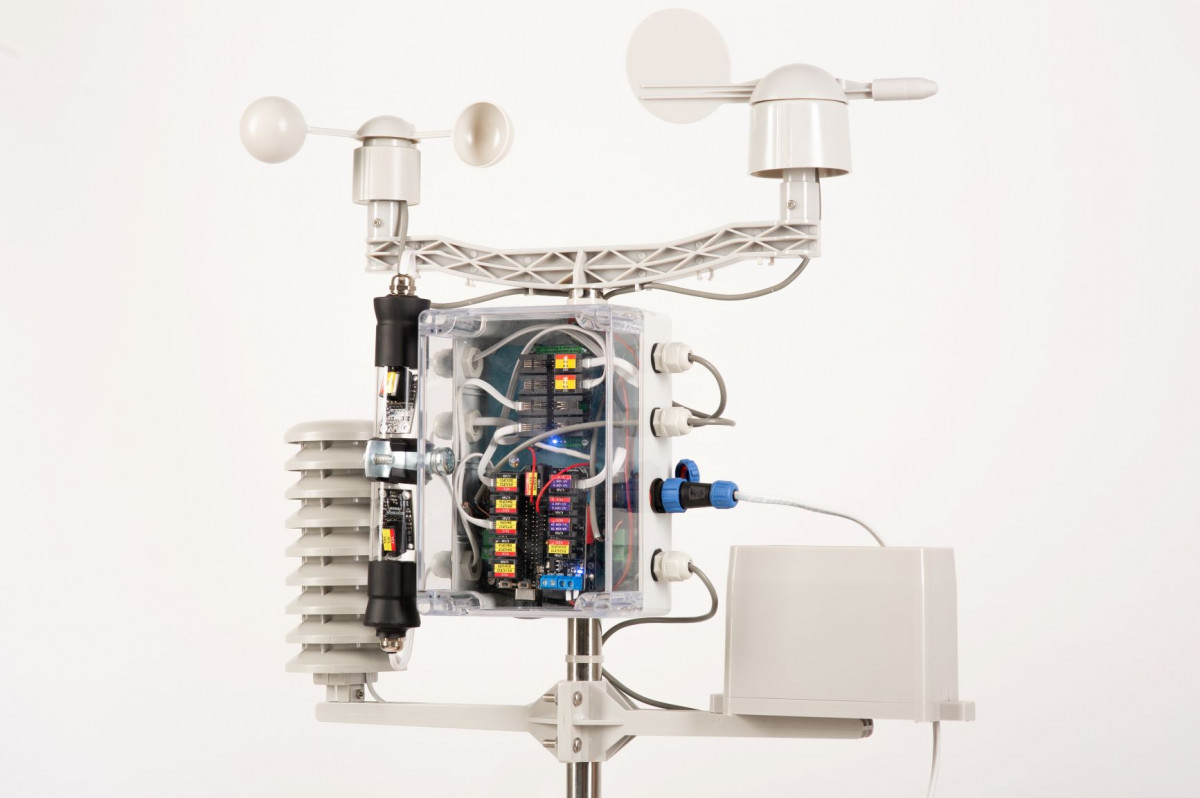

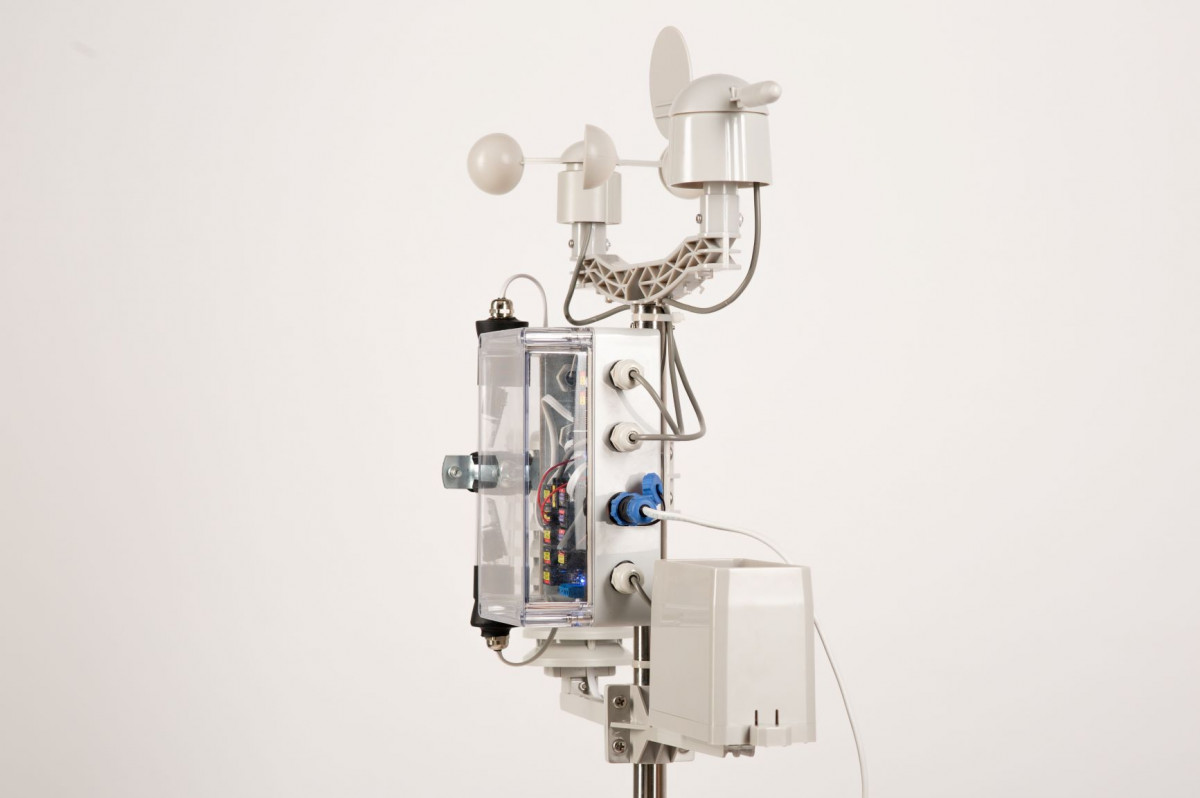

Образовательный набор «Школьная метеостанция ЙоТик М2» представляет собой комплект радиоэлектронных компонентов, механических и электромеханических устройств, кабелей в различных сочетаниях. К набору прилагается комплект инструкций и методических пособий.
Размер набора в собранном виде: 420x450x200 мм
Габаритные размеры в упаковке: 410х140х370 мм
Номинальное напряжение: 220 В
Комплект рассчитан на переменное однофазное питающее напряжение 220 В/50+ ГЦ.
Допустимые параметры сети переменного тока: - напряжение 220 +22-33 В, -частота 50+ 1 ГЦ.
Любые отклонения напряжения в указанных пределах не должны вызывать выдачу ложных команд и сигналов.
Подключение: Wi-Fi, Bluetooth, IR, USB Type-B
Инструкции:
- Инструкция по программированию контроллера «ЙоТик»
- Инструкция по сборке набора «Школьная метеостанция ЙоТик М2»
- Инструкция по программированию набора «Школьная метеостанция ЙоТик М2»
- Инструкция по использованию платформы Blynk для управления набором «Школьная метеостанция ЙоТик М2»
- Инструкция по использованию платформы Telegram для управления набором «Школьная метеостанция ЙоТик М2»
Методические пособия и учебные планы:
- Методическое пособие для начала работы с контроллером «ЙоТик 32»
- Методическое пособие «Школьная метеостанция ЙоТик М2»
- Учебный план «Школьная метеостанция ЙоТик М2».
Производитель оставляет за собой право вносить в состав комплекта изменения, связанные с совершенствованием комплекта с обязательным указанием в паспорте оборудования
Состав набора:
|
№ п/п
|
Наименование
|
Кол-во, шт
|
|
1
|
Контроллер ЙоТик 32A
|
1
|
|
2
|
Плата расширения RJ-9 MGB-I2C63
|
1
|
|
3
|
Плата расширения I2C MGB-P8 / MGB-D1015
|
1
|
|
4
|
Переходник RJ-9 MGA-RJ9
|
2
|
|
5
|
Датчик освещенности MGS-L75
|
1
|
|
6
|
Датчик ультрафиолетового излучения MGS-GUVA/MGS-UV60
|
1
|
|
7
|
Датчик температуры, влажности воздуха и атм. давления MGS-THP80
|
1
|
|
8
|
Осадкомер
|
1
|
|
9
|
Анемометр
|
1
|
|
10
|
Флюгер
|
1
|
|
11
|
Колба для защиты устройств
|
1
|
|
12
|
Подставка
|
1
|
|
БП и кабели
|
|
13
|
Кабель для программирования
|
1
|
|
14
|
Провод для подключения к адаптеру питания
|
1
|
|
15
|
Блок питания 12В 3А
|
1
|
|
Прилагаемые описания
|
|
16
|
Паспорт
|
1
|
