Набор идеально подходит для изучения мобильной робототехники и «Интернета вещей», моделируя «Умный транспорт». Является отличным связующим звеном для создания целой автоматизированной автономной системы «Умного города».
С помощью этих самостоятельных роботов можно проводить соревнования, строить полностью независимые от человека эко-системы и собирать по своему усмотрению динамические модели
Сборка, программирование и управление данной платформой и создание собственных проектов на ее базе:
- Управление робототехнической платформой с помощью пульта ДУ, мобильного телефона
- Мониторинг данных тока, напряжения и мощности платформы
- Наличие датчика расстояния, гироскопа, акселерометра дают возможность использовать платформу для решения олимпиадных задач по робототехнике в купе с интеграцией в IoT
- Управление освещением – настройка цвета и яркости света, выбор из трех типов светодиодов
- Графическая визуализация данных и отображение текущего состояния, оповещение о чрезвычайной ситуации (пониженный уровень батареи, превышение скорости и т.д.)
- Звуковое оповещение и воспроизведение полифонических мелодий
Применяется для участия в конкурсах: НТО Junior по сфере «Технологии для мира роботов», «Робофинист», «Ш.У.СТР.И.К»
Для подготовки к конкурсам: НТО по профилю «Умный город», WorldSkills.Junior по направлению «Интернет вещей», «ЮниорПрофи» по направлению «Мобильная робототехника»

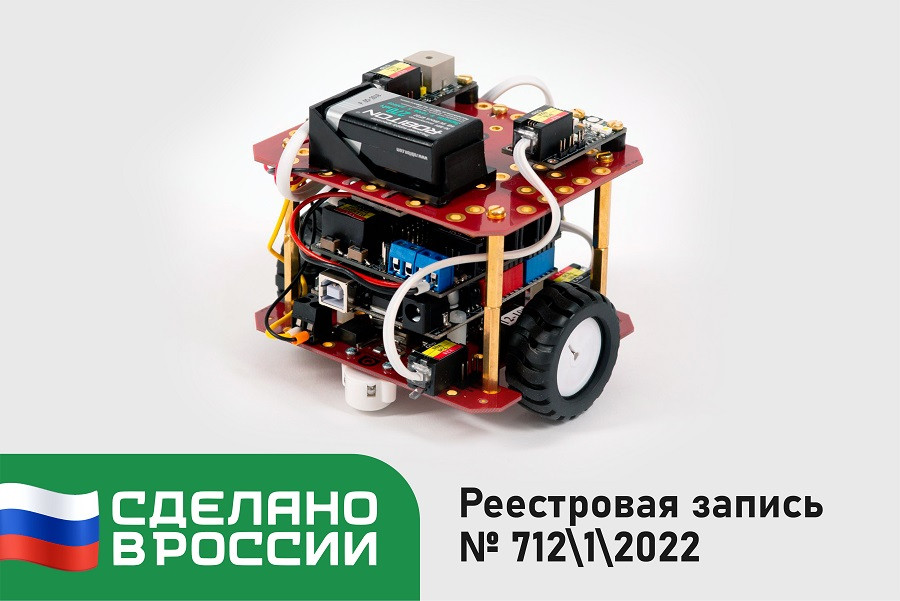

Входит в реестр российских производителей. Номер записи: 712/1/2022
Технические характеристики:
Образовательный набор «Динамика ЙоТик М1» представляет собой комплект радиоэлектронных компонентов, механических и электромеханических устройств, кабелей и крепежных изделий в различных сочетаниях. К набору прилагается комплект инструкций и методических пособий.
Состав набора: Динамика ЙоТик М1
Размер набора в собранном виде: 120х130х110 мм
Габаритные размеры в упаковке: 310х155х110 мм
Номинальное напряжение: 9 В
Комплект рассчитан на питание с помощью аккумуляторной батареи типа «Крона» 9 В от 250mAh либо трех аккумуляторных батарей типа «18650» 3,7В от 2200mAh каждая. Допустимые параметры питания: напряжение 8-12В.
Любые отклонения напряжения в указанных пределах не должны вызывать выдачу ложных команд и сигналов.
Подключение: Wi-Fi, Bluetooth, IR, USB Type-B
Инструкции:
- Инструкция по программированию контроллера «ЙоТик»
- Инструкция по сборке набора «Динамика ЙоТик М1»
- Инструкция по сборке для кроны набора «Динамика ЙоТик М1»
- Инструкция по программированию набора «Динамика ЙоТик М1»
- Инструкция по использованию платформы Telegram для управления набором «Динамика ЙоТик М1»
Методические пособия и учебные планы:
- Методическое пособие для начала работы с контроллером «ЙоТик 32»
- Методическое пособие «Динамика ЙоТик М1»
- Учебный план «Динамика ЙоТик М1»
- Методическое пособие к организации обучения дополнительной общеобразовательной общеразвивающей программе «Интернет вещей».
Сборники заданий:
-
Сборник заданий «Конструируем умные вещи», уровень 1(базовый)
-
Сборник заданий «Конструируем умные вещи», уровень 2(продвинутый)
-
Сборник заданий «Конструируем умные вещи», уровень 3(продвинутый)
Производитель оставляет за собой право вносить в состав комплекта изменения, связанные с совершенствованием комплекта с обязательным указанием в паспорте оборудования.
Состав набора:
|
№ п/п
|
Наименование
|
Кол-во, шт
|
|
1
|
Моторная плата MGB-MDYN1
|
1
|
|
2
|
Верхняя плата MGB-MTOP1
|
1
|
|
3
|
Пассивное колесо
|
2
|
|
4
|
Колесо для моторов
|
2
|
|
5
|
Контроллер ЙоТик 32B
|
1
|
|
6
|
Плата расширения RJ-9 MGB-I2C63
|
1
|
|
7
|
Модуль 6-осевого гироскопа и акселерометра MGS-A6/ MGS-A9
|
1
|
|
8
|
Генератор звука MGB-BUZ1
|
1
|
|
9
|
Светодиодный модуль MGL-RGB1/MGL-RGB3
|
1
|
|
10
|
Датчик расстояния лазерный MGS-D20
|
1
|
|
11
|
Пульт с ИК излучателем
|
1
|
|
БП и кабели
|
|
12
|
Тумблер включения/выключения
|
1
|
|
13
|
Батарейный отсек 18650 двойной
|
1
|
|
14
|
Комплект проводов RJ-9
|
1
|
|
15
|
Комплект проводов с НШВИ
|
1
|
|
16
|
Кабель для программирования
|
1
|
|
17
|
Комплект крепежа
|
1
|
|
18
|
Комплект отверток
|
1
|
|
Прилагаемые описания
|
|
19
|
Паспорт
|
1
|
